Kompaktowa linia do cięcia na wymiar

Film o kompaktowej linii do cięcia na wymiar

Kompaktowe linie do cięcia na wymiar: Pomagamy Ci najszybciej rozpocząć nowe projekty

Kompaktowa linia do cięcia na wymiar jest specjalnie wykorzystywana w przemyśle obróbki i produkcji blach z kręgów do produkcji arkuszy blachy o określonej szerokości poprzez proces prostowania, cięcia i układania blachy w kręgach, które mają być przeznaczone do produkcji wtórnej. Rodzaje linii do cięcia na wymiar zależą od grubości surowca, metody cięcia oraz konstrukcji linii i zazwyczaj dzielą się na:

Ø Różne grubości:

1. Linia do cięcia na wymiar o dużej grubości: używana do cięcia zwojów metalu o grubości od6-25 mm;

2. Linia do cięcia blach o małej grubości: do cięcia blach w zwojach o grubości od0,3-3 mm.

Ø Różne metody cięcia:

1. Linia do cięcia na długość nożyc strzyżeniowych: konstrukcja nożyc strzyżeniowych pozwala na nieprzerwane cięcie, a prędkość produkcji może osiągnąć80 m/min.

2. Zatrzymanie maszyny do cięcia na długość: Zastosowano stałą konstrukcję ścinania, proces cięcia należy zatrzymać, aby uzyskać precyzję cięcia

3. Obrotowe nożyce tnące do cięcia na długość: obracające się ostrze nożyc tnie taśmę metalową na ustalone długości. Nożyce obrotowe umożliwiają ciągłe cięcie, co oznacza, że taśma porusza się w maszynie bez zatrzymywania.

Ø Różne kategorie projektowe:

1. Podwójna linia do cięcia na wymiar: linia do cięcia na wymiar zapewniająca precyzyjne poziomowanie w celu zaspokojenia potrzeb produkcyjnych wyrobów o wysokich wymaganiach w zakresie poziomowania powierzchni.

2. Linia do cięcia na wymiar z podwójnym układaniem: wyposażona w stół do podwójnego układania, realizuje w pełni zautomatyzowany proces cięcia na wymiar i dopasowuje prędkość produkcji do szybkiego cięcia.

3. Kompaktowe linie do cięcia na wymiar. Wydajne urządzenia do obróbki metalu zaprojektowane do ograniczonej przestrzeni, umożliwiające cięcie zwojów metalu na wymaganą długość.

Specyfikacja techniczna linii do cięcia na wymiar

·Grubość cewki: 0,3-2 mm

·Szerokość zwoju: 700 mm

·Średnica cewki: 508 mm

·Średnica zewnętrzna cewki: 1500 mm

·Waga: 5 ton

·Całkowita masa maszyn: około 30 ton

·Zasilanie linii produkcyjnej: 380 V/50 Hz/3 fazy

·Prędkość linii: 0-20 m/min

·Pojemność około: 75 kW

Główny szczegół komponentu kompaktowej maszyny do cięcia na długość

· System rozwijania do cięcia na długość

Zazwyczaj wyposażone są w rozwijarkę hydrauliczną lub elektryczną służącą do rozwijania i spłaszczania zwoju metalu, co zapewnia, że taśma metalowa pozostaje gładka i nieuszkodzona podczas rozwijania.

· System pomiaru długości dla linii cięcia na wymiar

Precyzyjny pomiar długości paska gwarantuje, że każde cięcie będzie wykonane na wymaganą długość. Do monitorowania i korygowania danych pomiarowych w czasie rzeczywistym wykorzystywane są precyzyjne czujniki i systemy sterowania.

·System tnący Do cięcia na długość

Precyzyjne cięcie pasków metalu, ciągły proces cięcia gwarantuje wysoką wydajność i dokładność cięcia.

· System przenośnikowy Do linii cięcia na wymiar

System przenośników transportuje pociętą blachę do jednostki układającej. Zautomatyzowany transport zwiększa ogólną wydajność linii produkcyjnej.

·Automatyczny układarka Do cięcia na długość

Automatycznie układa pocięte arkusze metalu w stosy w celu ich dalszej obróbki lub pakowania.

Zaleta kompaktowej linii do cięcia na wymiar

1. Oszczędność miejsca: kompaktowa konstrukcja sprawia, że układ maszyny jest bardziej kompaktowy i oszczędza miejsce na podłodze.

2. Wysokowydajna produkcja: integracja wielu funkcji, takich jak rozwijanie, poziomowanie, cięcie na wymiar i układanie w stosy, zapewnia zintegrowaną, wysokowydajną produkcję.

3. Precyzyjna kontrola: Zaawansowana technologia pomiaru i cięcia na wymiar gwarantuje precyzyjne wymiary każdego arkusza.

4. Wszechstronność: nadaje się do obróbki różnych rodzajów materiałów metalowych, w tym stali walcowanej na zimno, stali walcowanej na gorąco, stali nierdzewnej itp.

5. Wysoki stopień automatyzacji: Wyposażony w nowoczesny system automatycznego sterowania, który redukuje konieczność ręcznej obsługi i zwiększa wydajność produkcji.

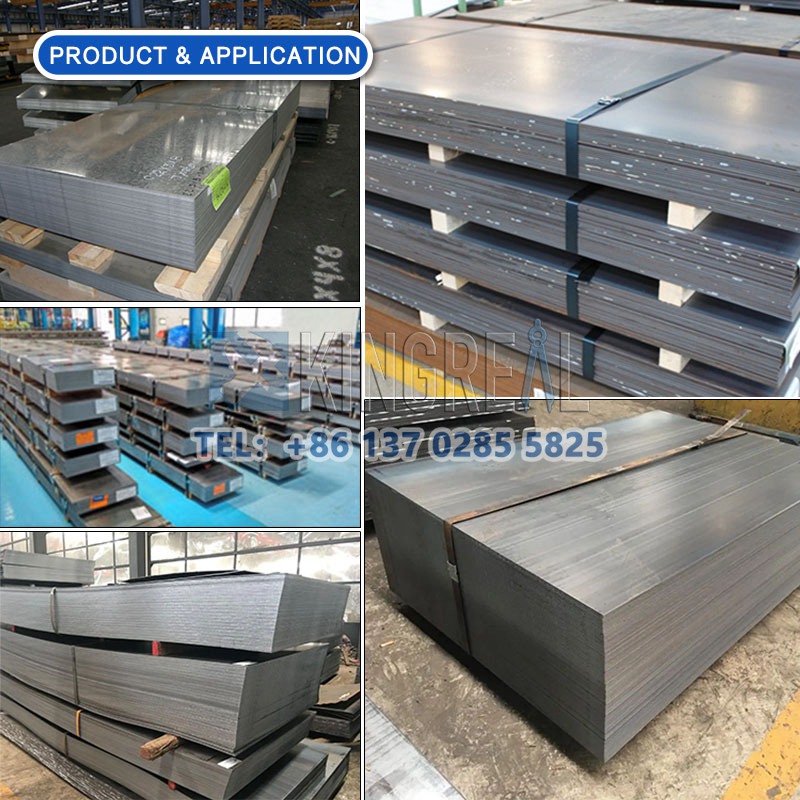

Wyświetlacz produktu końcowego

FAQ: Dlaczego kompaktowe linie do cięcia na wymiar nie wymagają prostownicy?

1. Kompaktowe linie do cięcia na wymiar są często używane do obróbki cieńszych i jednorodnych jakościowo kręgów metalu, które zostały już wstępnie wypoziomowane w procesie produkcyjnym i charakteryzują się dobrą równością powierzchni. W związku z tym dodatkowe maszyny prostujące nie są konieczne.

2. Kompaktowe linie do cięcia na wymiar wyróżniają się niewielkimi gabarytami i efektywnym rozmieszczeniem sprzętu. Pominięcie prostownicy zmniejsza ogólny rozmiar i złożoność sprzętu, czyniąc linię bardziej kompaktową i wydajną.

3. Rezygnacja z niwelatora znacząco obniża początkowe koszty inwestycji i konserwacji sprzętu, jednocześnie zmniejszając zużycie energii. Jest to szczególnie ważne w przypadku małych zakładów lub firm o ograniczonej powierzchni produkcyjnej, które muszą oszczędzać budżet.
