Maszyna do cięcia wzdłużnego stali węglowej

〡Co to jest maszyna do cięcia wzdłużnego stali węglowej?

Maszyna do cięcia wzdłużnego stali węglowej jest urządzeniem produkcyjnym metalurgicznym służącym do cięcia szerokich zwiniętych taśm stalowych na kilka wąskich pasów. Linia do cięcia wzdłużnego stali węglowej składa się ze stołu rozładowczego, wózka załadowczego, rozwijarki, zespołu rolek dociskowych i prostujących, nożyc hydraulicznych, przedniego przenośnika rolkowego, układu prowadzącego, maszyny do cięcia wzdłużnego, tylnego przenośnika rolkowego, zwijarki drutu krawędziowego, platformy podającej, urządzenia napinającego, urządzenia rozdzielającego ciśnienie, płyty prowadzącej rozdzielającej ciśnienie, nawijarki, ramienia podtrzymującego wał nawijający, wózka rozładowczego, stacji hydraulicznej, stacji pneumatycznej i elektronicznego układu sterowania.

Firma KINGREAL SLITTING oferuje dostosowane do potrzeb klienta rozwiązania w zakresie produkcji maszyn do cięcia wzdłużnego stali węglowej, zapewniając klientom wysokiej jakości, wysoce precyzyjne linie do cięcia wzdłużnego stali węglowej, które gwarantują, że każdy pocięty zwój stali węglowej spełnia precyzyjne specyfikacje, minimalizując ilość odpadów i maksymalizując wydajność produkcji.

〡Jaki jest proces pracy linii do cięcia wzdłużnego stali węglowej?

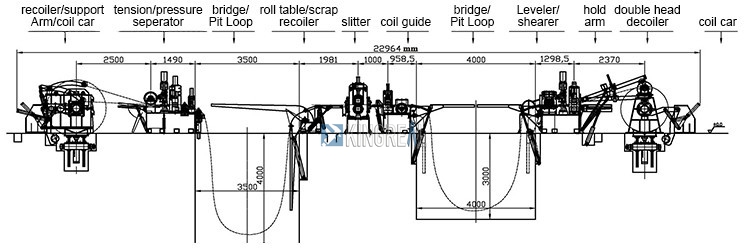

Wózek do załadunku kręgów → Rozwijarka → Urządzenie prostujące → Wałek dociskowy i poziomica oraz nożyce hydrauliczne → Kanał pętli → Prowadnica boczna → Rozdzielarka → Platforma przejściowa i nawijarka złomu → Kanał pętli → Stanowisko napinania → Nawijarka → Wózek do rozładunku kręgów

Główne parametry maszyny do cięcia wzdłużnego stali węglowej

(1) Wymagania dotyczące specyfikacji zwoju surowca

Materiał: blacha ze stali węglowej walcowanej na gorąco Q235

Grubość: 2-8mm

Szerokość: 600-1800mm

Średnica wewnętrzna: 508-762 mm

Średnica zewnętrzna: 1000-2000mm

Waga: 30 ton

(2) Specyfikacje produktów gotowych

Szerokość paska: ≥100mm

Dokładność szerokości: tolerancja ±0,2 mm

Średnica wewnętrzna cewki: Ф610mm

(3) Główne parametry i specyfikacje urządzenia:

Liczba cięć wzdłużnych: 12 (≤13 cięć dla blachy o grubości 4 mm);

Szerokość paska: min. 100 mm

Dokładność paska: ±0,2 mm

Zakres grubości: 2-8mm

Prędkość jednostkowa: 20-80m/min

Całkowita zainstalowana moc: 600 kW

Wysokość linii produkcyjnej: 800 mm

Główne elementy linii do cięcia wzdłużnego stali węglowej

1. Prasa hydrauliczna i urządzenie zaciskowe do linii cięcia wzdłużnego stali węglowej

Prasa hydrauliczna i urządzenie zaciskowe to niezbędne elementy maszyny do cięcia wzdłużnego stali węglowej, poprawiające jakość powierzchni i prostujące blachę ze stali węglowej. Urządzenie składa się z jednostki napędowej, dwóch rolek dociskowych oraz ramy. Odstęp między rolkami dociskowymi jest regulowany ręcznie, co zapewnia wysoką jakość prostowania. Wszystkie rolki i przekładnia napędzane są silnikiem o mocy 30 kW, zapewniającym niezawodną moc.

2. Chwytacz do maszyny do cięcia wzdłużnego stali węglowej

Podwozie pętlarki jest wyposażone w dwa zestawy czujników fotoelektrycznych, które kontrolują bufor prędkości między rozwijarką a nożycami tnącymi. Urządzenie to eliminuje różnice prędkości i zapewnia utrzymanie prawidłowej trajektorii blachy ze stali węglowej podczas cięcia. Siłownik hydrauliczny podnosi most, aby umożliwić płynne przejście blachy. Podczas pracy most obniża się, odkładając stal węglową w zbiorniku. Czujnik fotoelektryczny reguluje prędkość na wysoką lub niską, aby zapewnić odpowiednią ilość stali węglowej zmagazynowanej w zbiorniku.

3. Urządzenie prowadzące boczne do linii cięcia wzdłużnego stali węglowej

Urządzenie to wykorzystuje pionowe rolki po obu stronach do prowadzenia blachy ze stali węglowej do nożyc tnących. Rolki są regulowane za pomocą prętów prowadzących po obu stronach, w zakresie szerokości 500-1250 mm, aby zapobiec przekrzywianiu się blachy. Ramy walcarki są zamocowane po obu stronach szerokości blachy, a szerokość można regulować ręcznie, aby dostosować ją do blach o różnej szerokości. Walce posiadają cztery rolki, po dwie po każdej stronie, hartowane (HRC 55-58) dla zwiększenia odporności na zużycie.

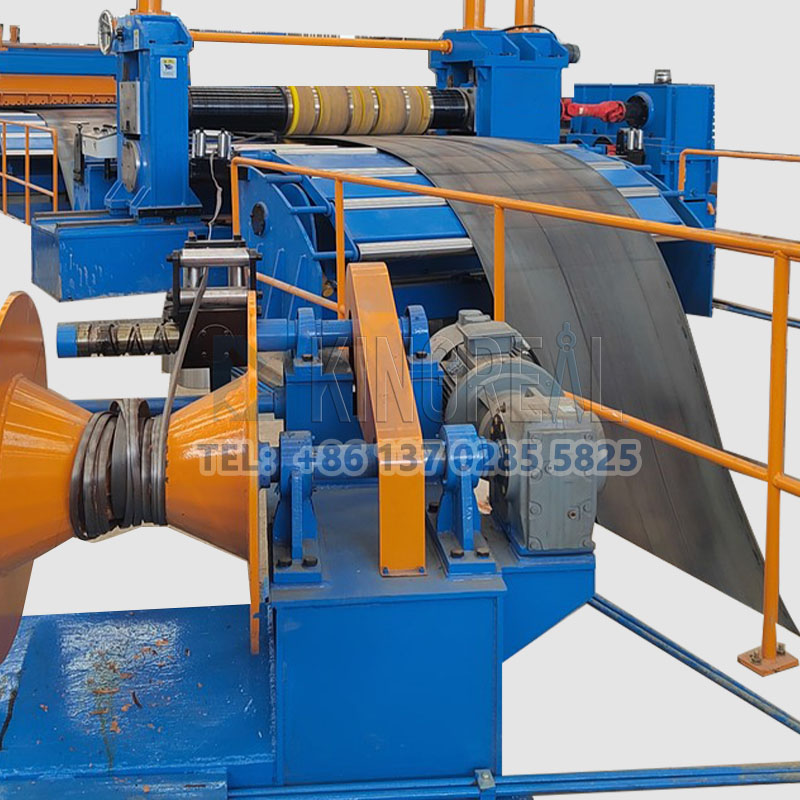

4. Maszyna do cięcia wzdłużnego stali węglowej

Wały noży linii do cięcia wzdłużnego ze stali węglowej mają wymiary φ200 x 1350 mm i są wykonane ze stali 40Cr o twardości HB 225-250 po obróbce cieplnej. Maszyna główna składa się z ramy podstawy, wspornika stałego, dużego suwaka, wału noży, wspornika ruchomego, suwaka, mechanizmu regulacji przedniej i tylnej części wspornika oraz mechanizmu podnoszenia i regulacji docisku wału noży. Mechanizm docisku wału noży jest napędzany silnikiem, a wymiana noży jest szybka i łatwa dzięki hydraulicznie sterowanemu wspornikowi.

Zalety maszyny do cięcia wzdłużnego stali węglowej

Produkcja niestandardowych maszyn do cięcia stali węglowej:

Firma KINGREAL SLITTING dostarcza dostosowane do potrzeb klienta rozwiązania maszyn do cięcia wzdłużnego blach ze stali węglowej, dostosowane do grubości, szerokości, wydajności i szybkości produkcji zwoju.

Kompatybilny z różnymi materiałami dla linii do cięcia wzdłużnego stali węglowej:

 Może przetwarzać różnorodne materiały metalowe, w tym stal węglową, stal powlekaną kolorem i stal ocynkowaną, aby sprostać zróżnicowanym potrzebom klientów.

Inteligentny system sterowania linią do cięcia wzdłużnego stali węglowej:

 Wyposażona w inteligentny panel sterowania, pozwala na elastyczną regulację parametrów produkcji, zwiększając elastyczność i wygodę obsługi.

Dlaczego warto używać maszyny do cięcia wzdłużnego stali węglowej?

Zwoje stali węglowej są dostępne w szerokim zakresie szerokości, co sprawia, że linie do cięcia wzdłużnego stali węglowej są szczególnie przydatne, gdy do formowania różnych profili potrzebne są różne szerokości surowej stali węglowej.

Maszyny do cięcia wzdłużnego stali węglowej umożliwiają cięcie zwojów stali węglowej na żądane szerokości w celu spełnienia specyficznych potrzeb różnych gałęzi przemysłu.

Kompletna linia do cięcia wzdłużnego stali węglowej rozpoczyna się od hydraulicznego wózka do kręgów i rozwijarki. Krążek jest stale rozwijany, przechodzi przez elementy prostujące i tnące, a następnie składowany na haku, zanim trafi do głównej sekcji maszyny do cięcia wzdłużnego stali węglowej, wyposażonej w ostrza i przekładki do cięcia.

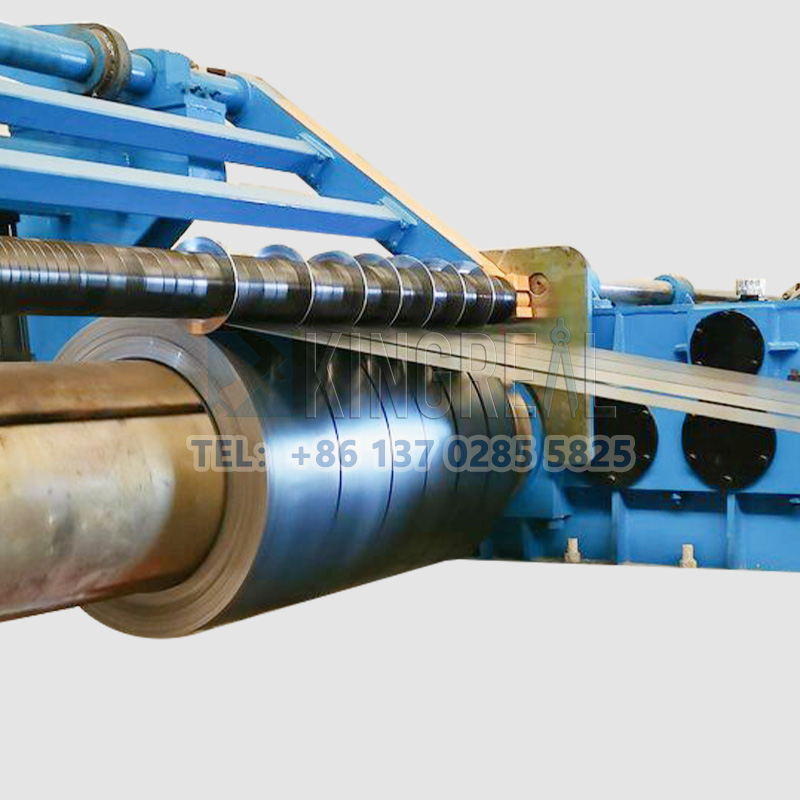

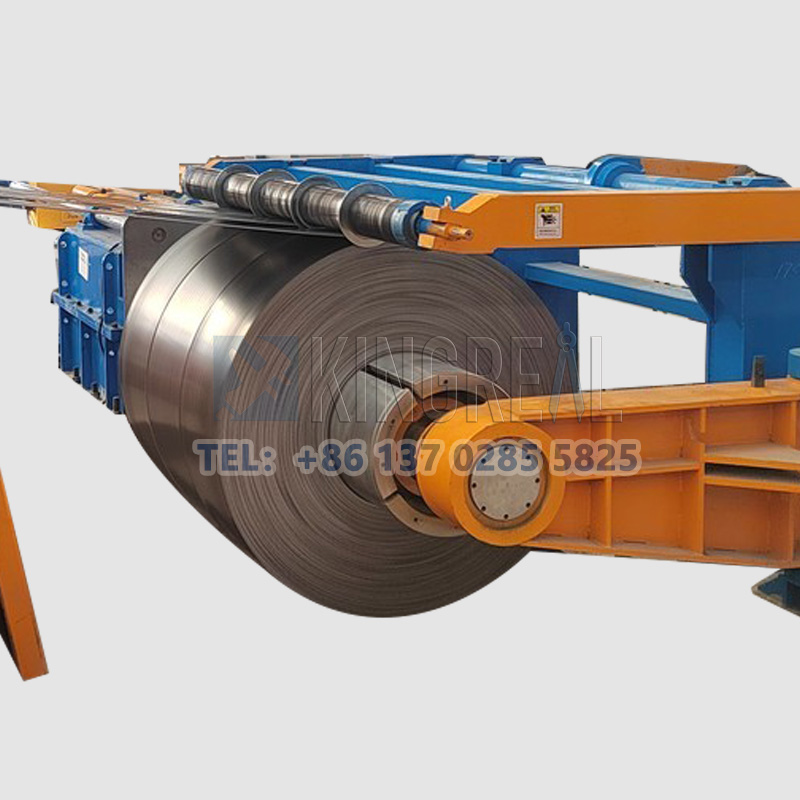

Po cięciu taśma stalowa ponownie trafia do pierścienia magazynującego, gdzie jest przewijana. Nawijarka przewija taśmę ze stali węglowej pod wysokim napięciem i spolaryzowaną mocą, co czyni ją niezbędnym elementem linii do cięcia wzdłużnego stali węglowej.

〡Zastosowania maszyn do cięcia wzdłużnego stali węglowej

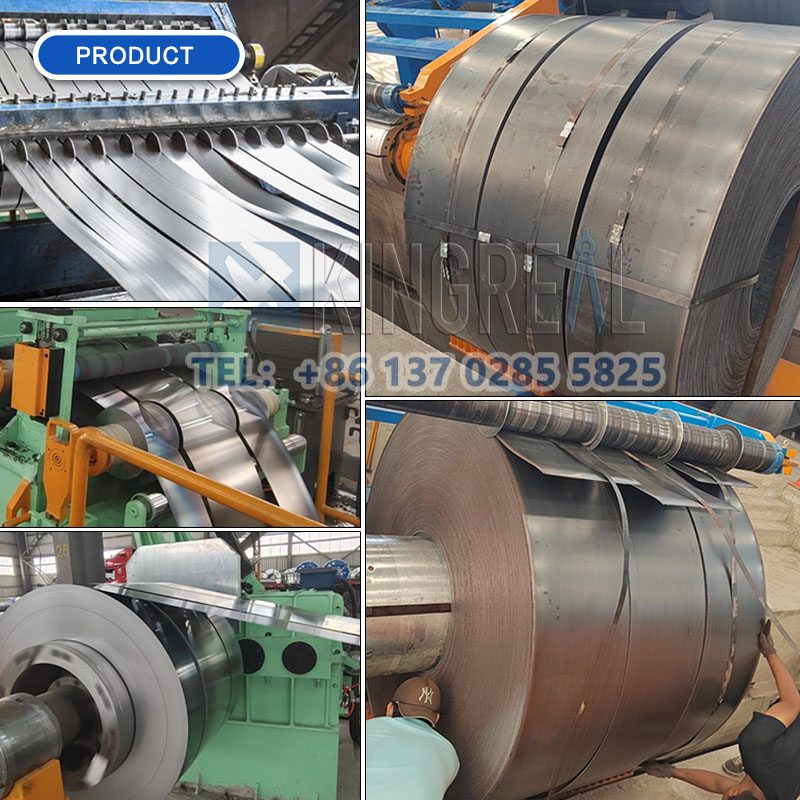

Wąskie paski ze stali węglowej wytwarzane przez maszyny do cięcia wzdłużnego stali węglowej stanowią ważny surowiec przemysłowy i są szeroko stosowane w przemyśle motoryzacyjnym, maszynowym, budowlanym i innych dziedzinach.

W obliczu globalnych zmian klimatycznych i rosnącej świadomości ekologicznej, gospodarka niskoemisyjna i zielony rozwój stały się globalnym konsensusem. W związku z tym powstały maszyny do cięcia wzdłużnego stali węglowej. Dzięki innowacjom technologicznym i modernizacji przemysłu, mają one na celu zwiększenie wartości dodanej produktu, zaspokojenie popytu rynkowego oraz promowanie zielonego i niskoemisyjnego rozwoju.

Poprzez ciągłą optymalizację procesów produkcyjnych i zwiększanie wydajności urządzeń firma KINGREAL SLITTING zobowiązuje się do dostarczania klientom wydajnych i precyzyjnych rozwiązań produkcyjnych w zakresie maszyn do cięcia wzdłużnego stali węglowej, w celu promowania zrównoważonego rozwoju przemysłu stalowego.
