W pełni automatyczna maszyna do cięcia wzdłużnego metalu

Film o w pełni automatycznej maszynie do cięcia metalu

Opis w pełni automatycznej maszyny do cięcia metalu

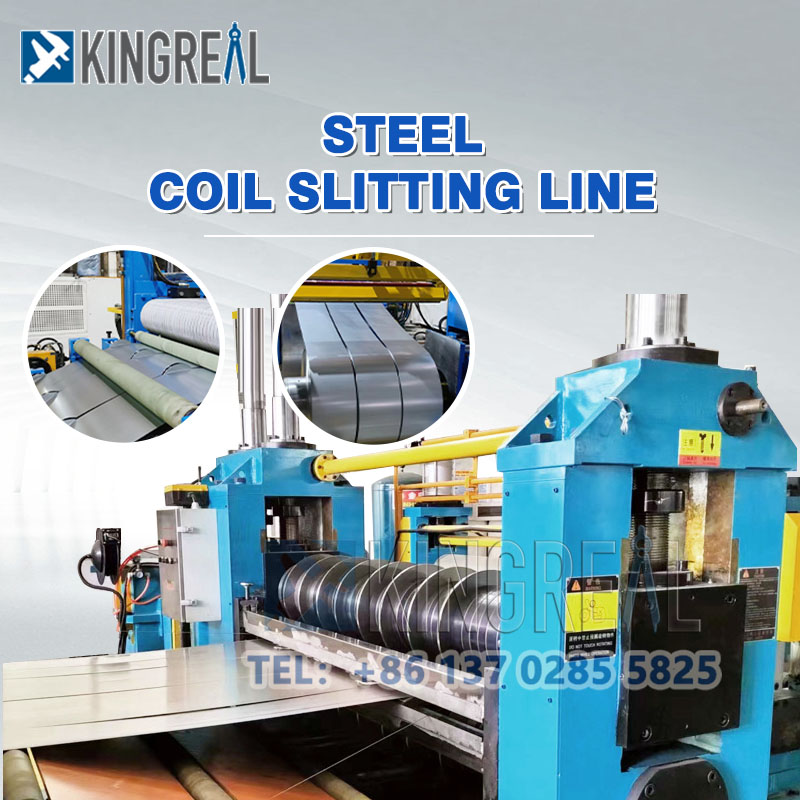

Automatyczna maszyna do cięcia blachy KINGREAL SLITTING to wydajne urządzenie do cięcia blachy w zwojach, które wykonuje cały proces od załadunku do pakowania zwojów poprzez zautomatyzowany proces.

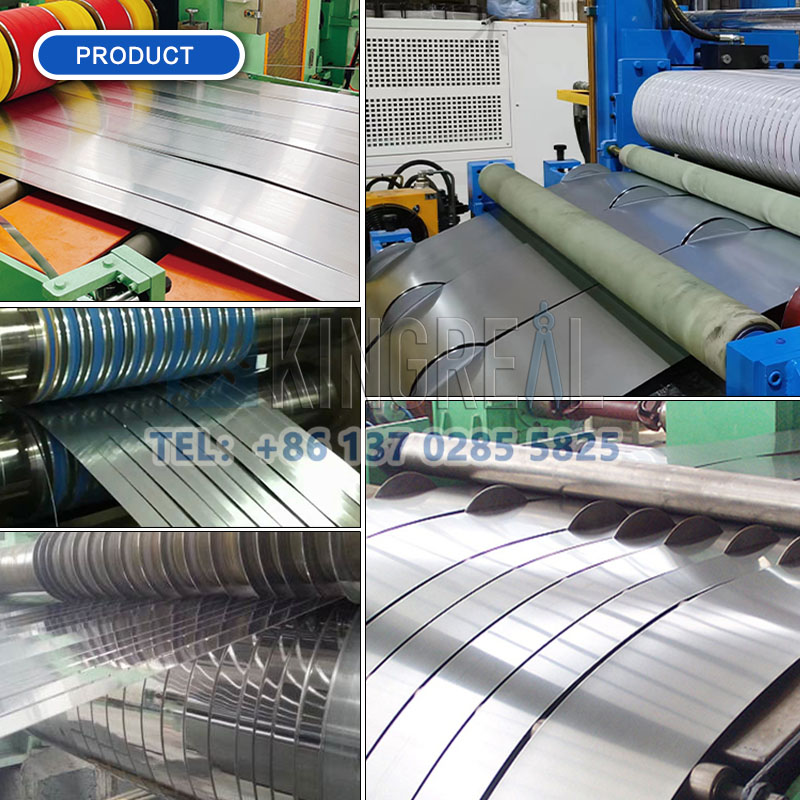

Automatyczna maszyna do cięcia wzdłużnego metali, używana głównie do cięcia zwojów metalu, takich jak taśmy walcowane na zimno i na gorąco, stal nierdzewna, miedź, aluminium, blacha ocynkowana itp. Linia technologiczna do cięcia wzdłużnego metali jest szeroko stosowana w przemyśle obróbki blachy metalowej, np. w produkcji samochodów, pojazdów rolniczych, kontenerów, sprzętu AGD, materiałów budowlanych itp.



Firma KINGREAL STEEL wyposażyła swoją w pełni zautomatyzowaną linię do cięcia wzdłużnego metali w następujące rozwiązania i funkcje, mające na celu zwiększenie wydajności cięcia wzdłużnego:

1. Automatyczny system załadunku i rozładunku.

System odwijania i przewijania kręgów do cięcia wzdłużnego jest wyposażony w hydrauliczne wózki odwijające, załadowczo-rozładowcze oraz pomocnicze ramiona podtrzymujące. Umożliwia on załadunek i rozładunek kręgów o różnych rozmiarach i gramaturach.

2. Konstrukcja z podwójnym uchwytem noża. Dzięki regulacji odstępów i przekładek różnych uchwytów noży, uchwyty noży można wymieniać automatycznie za pomocą szyny prowadzącej, co pozwala na cięcie różnych rozmiarów na jednej linii produkcyjnej.

3. W pełni automatyczne urządzenie pakujące. Po zakończeniu przez automatyczną maszynę do cięcia wzdłużnego blachy końcowego procesu cięcia i nawijania, w pełni automatyczne urządzenie pakujące przeprowadzi rozładunek, nawijanie i pakowanie kręgów.

Aby zwiększyć prędkość produkcji maszyny do cięcia wzdłużnego metalu, może ona wynosić nawet 200 m/min.

Proces pracy linii do cięcia wzdłużnego metalu

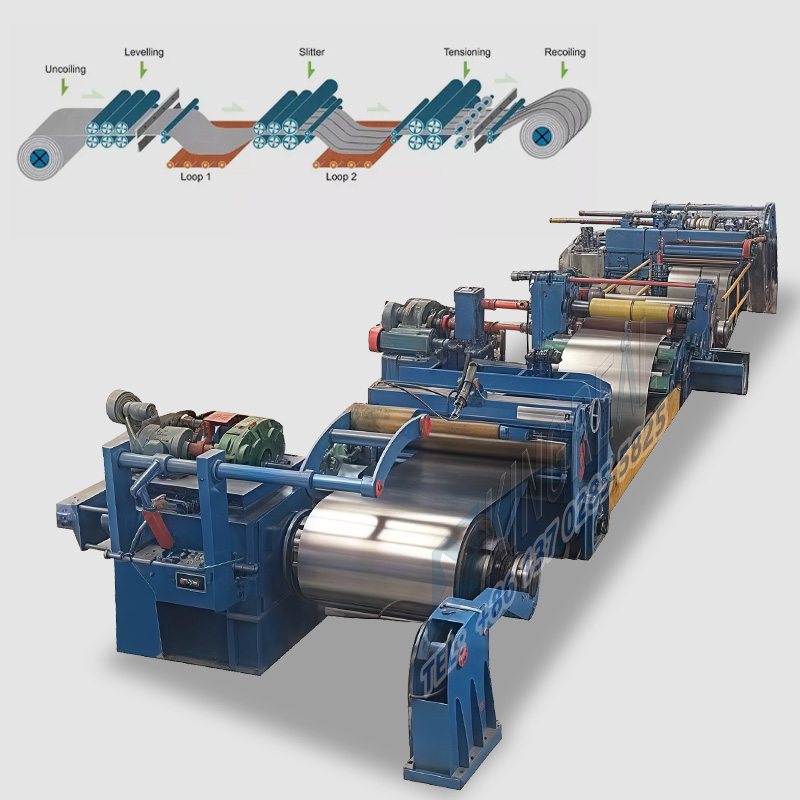

Załadunek materiału -- Rozwijarka -- Urządzenie do prostowania/nożycowania podajnika klipsów -- Most pierwszej pętli -- Prowadnica i cięcie wzdłużne -- Zbiór złomu -- Most drugiej pętli -- Maszyna napinająca -- Rozwijarka do cewek ciętych -- Rozładunek cewek -- Pakiet automatyczny

Lista komponentów linii do cięcia wzdłużnego metali

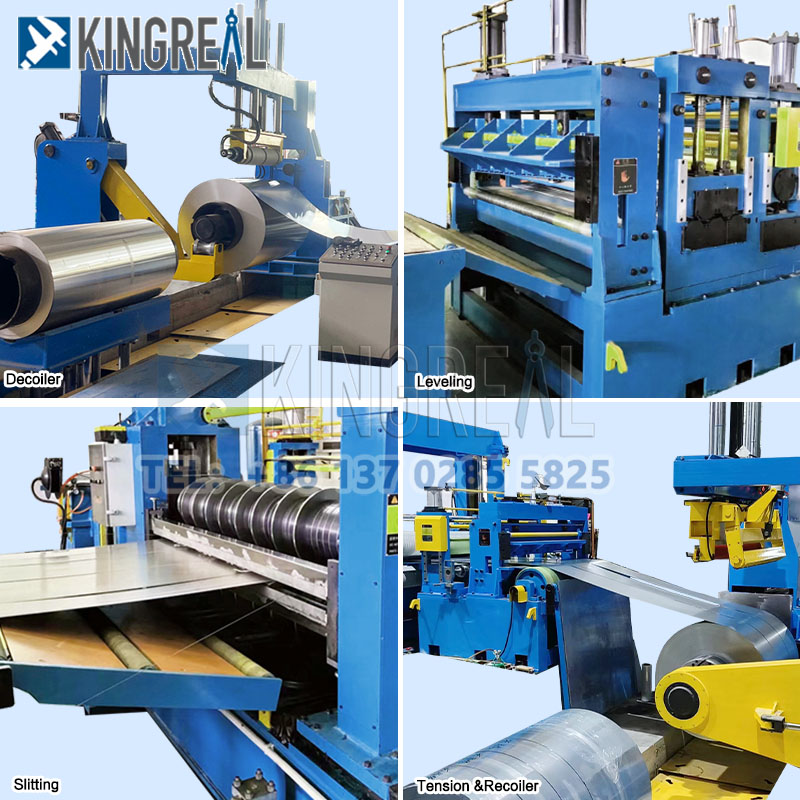

Szczegóły komponentów maszyny do cięcia wzdłużnego metalu:

◇Rozwijacz:Średnica wewnętrzna cewek stalowych 508 i 610 mm, stałe przeciwnaprężenie za pomocą serwosilnika prądu przemiennego, automatyczne ładowanie cewek i system wspomagania pozycjonowania środkowego.

◇Maszyna do obróbki zgrubnej:elektroniczny wyświetlacz danych, regulacja elektryczna, redukcja krzywizny płyty.

◇Przedni kanał zderzakowy:Podnośnik platformowy, wygodny do podawania płyt, umożliwiający regulację prędkości rozładowania w zależności od charakterystyki różnych płyt.

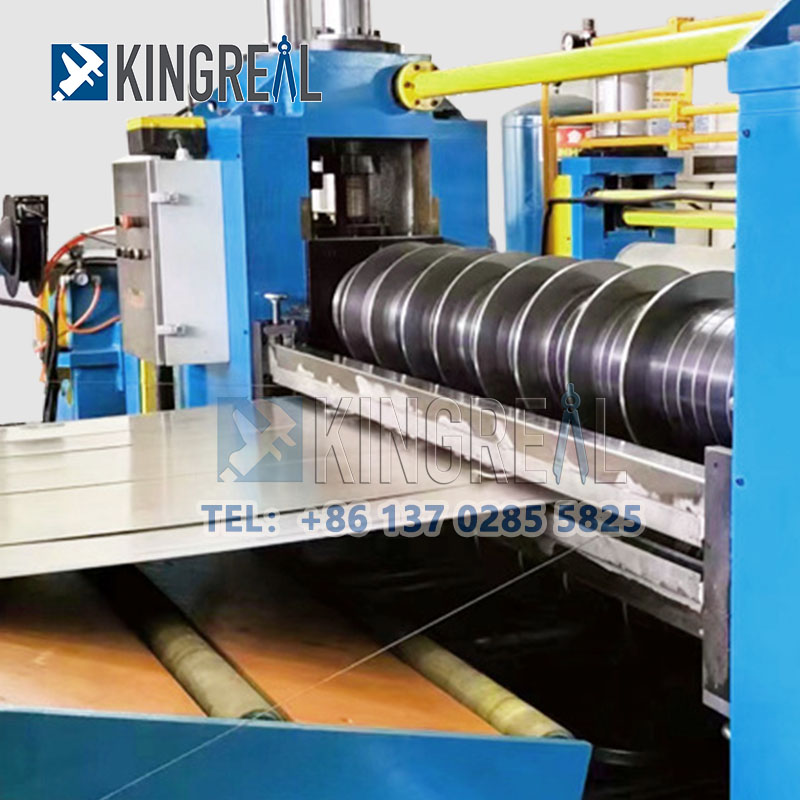

◇Zestaw bloków noży tnących:wymienny, wieloczęściowy zestaw bloków noży tnących, który może zmniejszyć przestoje podczas wymiany noży, regulacja posuwu noża za pomocą dolnego wału podnoszenia noża, skutecznie zmniejsza wpływ szczeliny między zębami śruby na dokładność posuwu noża.

◇Boczny nawijacz materiału:pionowe nawijanie materiału bocznego, nawijanie materiału bocznego i recykling są wygodniejsze, a dzięki przenośnikowi podnoszenie materiału w zwojach staje się wygodniejsze.

◇Tylny kanał buforowy:Huśtawka może sprawić, że przejście dla pieszych będzie wygodne i zapewni wystarczająco dużo miejsca buforowego.

◇Napięcie paska:Aby uzyskać wysoką stabilność nawijania, stosuje się napinanie pasowe, wykorzystując pas lub filc wełniany.

◇Regulowana rolka prowadząca:konstrukcja z regulowaną wysokością, umożliwia dostosowanie wysokości do właściwości materiału, aby uzyskać najlepszy kąt nawijania.

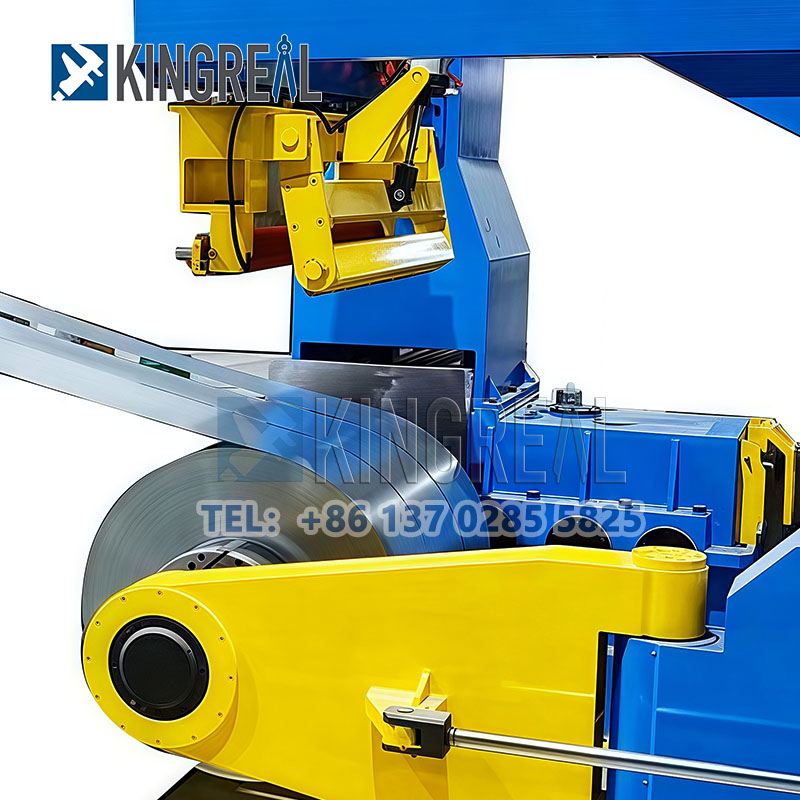

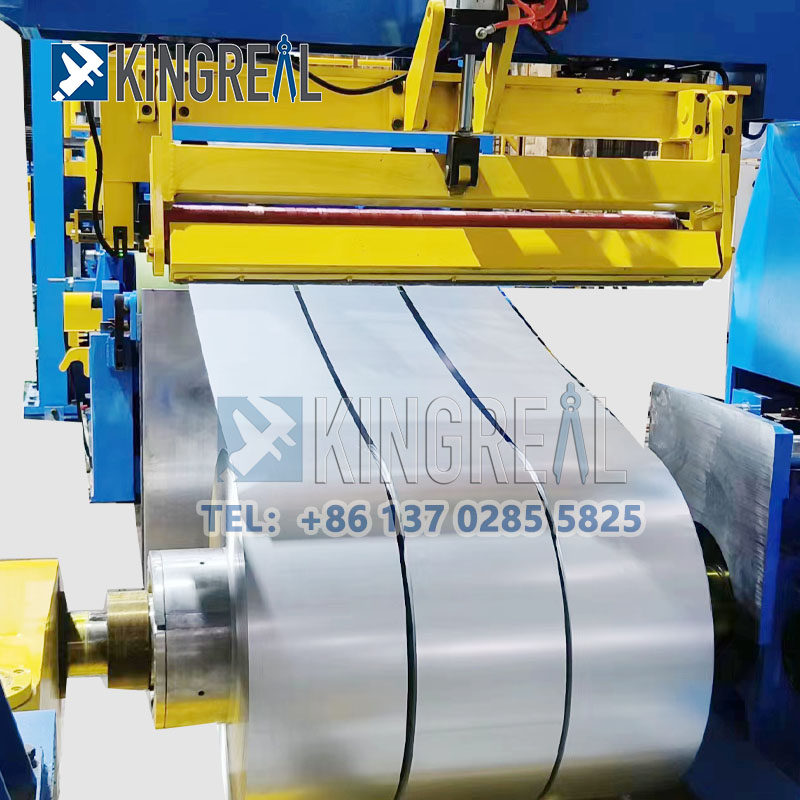

◇Maszyna nawijająca: pięć bezszwowych, wygiętych skośnych kołków z płytką liściową z chromowaną powłoką na zewnętrznej średnicy wznoszenia i kurczenia w celu zmniejszenia uszkodzeń wewnętrznego pierścienia cewki oraz silnik serwo prądu przemiennego w celu osiągnięcia stałej funkcji nawijania naprężenia.

Rodzaje maszyn do cięcia wzdłużnego blach oferowanych przez KINGREAL SLITTING

1. Na podstawie grubości cięcia metalu

Maszyna do cięcia wzdłużnego blachy o małej grubości: Ten typ linii do cięcia wzdłużnego stali jest przeznaczony do obróbki materiałów o grubości od 0,3 mm do 3,0 mm. Idealnie nadaje się do zastosowań wymagających precyzyjnego cięcia cieńszych blach, np. w przemyśle elektronicznym i opakowaniowym.

Ciężka maszyna do cięcia wzdłużnego blach: Z kolei linie do cięcia wzdłużnego grubych blach stalowych przetwarzają materiały o grubości od 6 mm do 20 mm. Maszyny te nadają się do zastosowań wymagających dużej wytrzymałości i grubszych pasów metalu, na przykład w budownictwie i przemyśle motoryzacyjnym.

2. Na podstawie materiału cewki metalowej

◆Linia do cięcia wzdłużnego taśm miedzianych:Specjalnie zaprojektowane do obróbki zwojów miedzianych, te linie do cięcia wzdłużnego gwarantują precyzyjne i czyste cięcia, przy jednoczesnym zachowaniu wysokiej przewodności i jakości miedzi.

◆Linia do cięcia wzdłużnego stali nierdzewnej:Maszyny te są zoptymalizowane do obróbki zwojów stali nierdzewnej, co gwarantuje zachowanie właściwości antykorozyjnych materiału podczas procesu cięcia. Są szeroko stosowane w takich branżach jak produkcja artykułów kuchennych, budownictwo i urządzenia medyczne.

◆Linia do cięcia wzdłużnego blach na zimno:Linie te, idealne do obróbki stali walcowanej na zimno, zapewniają gładkie i precyzyjne cięcia, dzięki czemu świetnie nadają się do zastosowań wymagających wysokiej jakości powierzchni, np. przy obróbce paneli samochodowych i urządzeń.

◆Linia do cięcia wzdłużnego stali krzemowej:Linie do cięcia wzdłużnego, zaprojektowane do obróbki stali krzemowej, powszechnie stosowanej w produkcji transformatorów elektrycznych i silników, gwarantują minimalne straty i wysoką wydajność.

◆Linia do cięcia blachy białej:Linie te specjalizują się w cięciu blachy białej, która jest szeroko stosowana w przemyśle opakowaniowym, zwłaszcza do produkcji pojemników na żywność i napoje.

3. Na podstawie stopnia automatyzacji

◆Automatyczna linia do cięcia wzdłużnego: W pełni zautomatyzowane linie do cięcia wzdłużnego wykorzystują zaawansowane systemy sterowania PLC, które umożliwiają precyzyjne wprowadzanie ilości zamówień, specyfikacji cięcia i prędkości roboczych. Linie te ograniczają konieczność ręcznej ingerencji, zwiększają wydajność i zapewniają stałą jakość, co czyni je idealnymi do środowisk produkcyjnych na dużą skalę.

◆Półautomatyczna linia do cięcia wzdłużnego: Linie te łączą w sobie procesy ręczne i automatyczne. Są przeznaczone do operacji wymagających pewnego stopnia ingerencji człowieka, zapewniając elastyczność i kontrolę, a jednocześnie korzystając z niektórych funkcji automatyzacji.
